概述：

  适用于对皮带输送机输送散装物料过程中进行连续计量的理想设备，具有结构简单、称量准确，使用稳定、操作方便、维护量少等优点，不仅适用于常规环境，而且适用于酸、碱、盐及大气腐蚀环境。主要应用于冶金电力、煤炭、矿山、港口、化工、建材等行业。动态累计误差优于±0.25％，为工厂自动控制和现代化管理提供重要的数据信息。

系统组成：

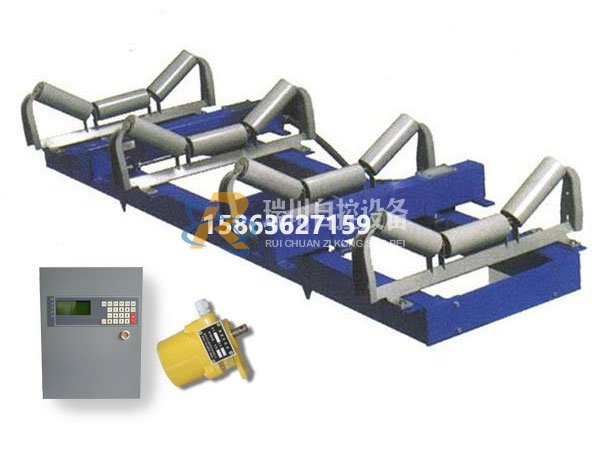

     RC-ICS-14系列皮带秤主要由四部分组成：RC-ICS-14型悬浮式称重桥架、皮带秤称重传感器、速度传感器、编码器测速滚筒、RC-TZ8803称重计算仪（01显示流量02通讯功能03参数设置04报警功能 班产查询）
如需查询以前实时监控数据；可加皮带秤数据转换模块；产量组态实时查询软件；

工作原理：
      称重桥架安装于输送机架上，当物料经过时，计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器，产生一个正比于皮带载荷的电压信号。速度编码器连接测速滚上，提供一系列脉冲，每个脉冲表示一个皮带运动单元，脉冲的频率正比于皮带速度。称重仪表从称重传感器和速度传感器接收信号，通过积分运算得出一个瞬时流量值, 班产，累积重量值，并分别显示出来。

主要技术参数：
◇ 在正常负荷下，流量在20~100%内变化，动态累计误差优于±0.25％；
◇ 适用皮带宽度：500~2400mm；
◇ 皮带速度：0~2.5m/s；
◇ 称量范围：1~10000t/h；
◇ 平均无故障运行时间大于30000小时；
◇ 工作条件和安装条件：电源电压：AC85~265V 50Hz；
◇ 环境温度：机械：-20℃～+50℃
◇ 仪表：0℃～40℃
结构特性：
◇ 全悬浮多托辊式结构、无耳轴支撑和可移动件，零点稳定。
◇ 采用矩形钢管作为称重平台，刚性好，维护量小。有效减少了皮带跑偏和落料偏移对系统精度的影响。
◇ 选用四只进口合金钢结构钢材料称重传感器，具有防尘、防潮措施；抗扭力及抗侧力性能好，灵敏度高，稳定性好，计量精度高。防护等级：IP67，综合精度为C3级。
◇ 速度传感器安装在测速滚筒上，测速滚筒安装在回程皮带的上表面，消除了皮带打滑造成的影响。该测速传感器为数字式无炭刷脉冲发生器，钢外壳保护，长期运行稳定可靠
◇ 仪表具有自动调零、自动调间隔、报表查询、定期查询功能、掉电数据保持功能。
◇ 仪表具有挂码、链码和实物校验功能，减少校验维护工作量。
◇ 仪表具有4-20mA流量、4-20mA PID控制信号、吨脉冲、开关量、RS485、以太网通讯接口等。
