概述：

 适用于皮带输送机输送散装物料过程中，环境较为恶劣，皮带输送机角度较大，以经济和安装容易为主要目的使用现场，精度要求不高，也可安装于输送设备角度随时变化的输送机上安装要求简便的场合，可为产品生产的过程控制和产量监控提供瞬时流量和累计量。

系统组成：

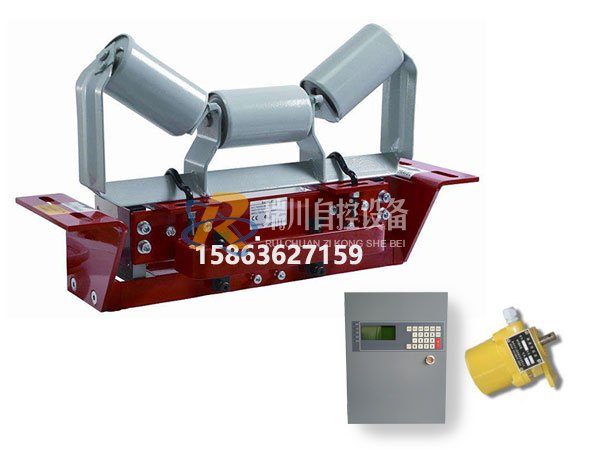

     RC-ICS-30系列皮带秤主要由四部分组成：RC-ICS-30型悬浮式称重桥架、皮带秤称重传感器、速度传感器、编码器测速滚筒、RC-TZ8803称重计算仪（01显示流量02通讯功能03参数设置04报警功能 班产查询）
如需查询以前实时监控数据；可加皮带秤数据转换模块：产量组态实时查询软件：


工作原理：

      称重桥架安装于输送机架上，当物料经过时，计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器，产生一个正比于皮带载荷的电压信号。速度编码器连接测速滚上，提供一系列脉冲，每个脉冲表示一个皮带运动单元，脉冲的频率正比于皮带速度。称重仪表从称重传感器和速度传感器接收信号，通过积分运算得出一个瞬时流量值, 班产，累积重量值，并分别显示出来。
结构特征：
◆结构简单，力传递环节少，安装简洁方便；
◆采用无杠杆全悬浮式结构，单托辊，称重区少；
◆两只称重传感器，受偏载影响小；
◆主要用于进出料口中心距较短的带式输送机上。
◆传力杠杆：无；耳轴支点：无
主要构成部件：
称重传感器：1只
速度编码传感器器：1只
计量托辊（自备或选配件）：1组
皮带秤仪表：1台
称重桥架：1组
称重桥架：
      采用单托辊RC-ICS-30型称重传感器桥架，全悬浮的结构设计，稳定可靠，单支架托辊计量结构，无运动部件，安装容易，不需维护。
称重传感器：
◇平衡梁传感器桥架，特殊设计温度补偿等。
◇具体技术参数如下：
◇外壳：密封保护
◇非线性：＜0.03%FS
◇非重复性：＜0.01％FS
◇蠕变：<0.02％FS
◇温度灵敏度：间隔：0.0008％FS/OF
◇零点：0.0015％FS/OF
◇过载能力：传感器容量的，150％
测速传感器：
      瑞川RC-ICS-30系列电子皮带秤标准配置的测速传感器均采用RC-TSCGQ型测速传感器。
称重控制仪表：
      RC-TZ8803型(芯片进口)。其性能特点为：仪表具有称量线性补偿，温度湿度补偿，停电保持数据功能，具有自动校准、自动调间隔、自动诊断故障等功能，并有自动零点跟踪，实物、挂码、链码、电子标定功能，仪表具有4-20mA流量、4-20mA PID控制信号、吨脉冲、开关量、RS485、以太网通讯接口等
