ICS-ST电子皮带秤的使用特点与原理
发布时间：2019-10-18

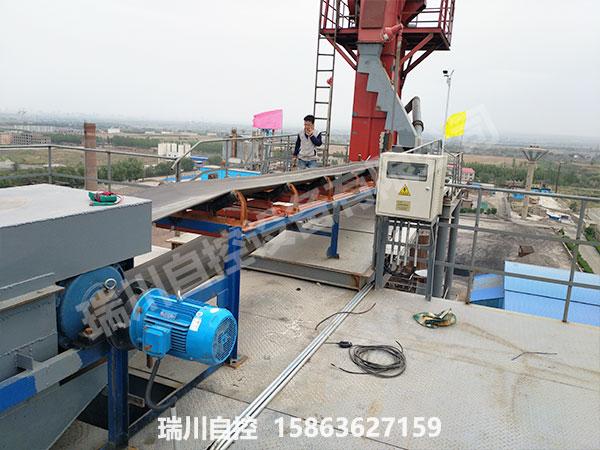

ICS-ST系列电子皮带秤的动态累积误差小于±0.5％。一组托辊放置在秤架上，并使用拉力传感器和一对耳轴。该秤主要安装在皮带输送机或给煤机或给料机上，进，出口之间的中心距离较长。它主要用于称重通常不需要的工厂皮带输送机，以及精确控制破碎机，球磨机，筛选机或其他过程的进料量。它也可以用于监视产量，控制产品装载和监视产品库存。
工作原理
ICS-ST系列皮带秤主要由三部分组成：杠杆式称重桥架，速度测量传感器和PJS型累加器。称重桥架中的称重传感器检测皮带上物料的重量，然后将其送入累加器。速度传感器检测皮带速度并将速度信息发送到累加器。累加器处理接收到的速度信号和重量信号，以获得累积的物料量和瞬时流量。
称重桥架
ICS称重桥架可分为两种类型，一种是一组用于双辊的称重传感器；另一种是称重传感器。另一个是一组用于单辊的称重传感器。单辊秤框架适应皮带宽度，双辊秤框架适应皮带宽度。有关详细信息，请咨询我们的技术人员。
结构特征
1.称重桥架永久性地连接到输送机框架上，具有安装和连接简单快捷的优点，因此在工厂中得到了广泛的应用。并有额外的支撑以减少传送带的偏转；
2.单辊和双辊采用三点支撑式，无摩擦耳轴支点。完全封闭的结构有利于水分，冲击和材料积聚，从而减少了与刀刃和轴承的通常连接有关的许多问题；
3.可选配称重架，可满足轻载要求。 ;
4，抗侧向力，抗水平力，有效减少皮带偏移和落料偏移对系统精度的影响；
5.应变片式称重传感器承受拉力，可确保称重传感器连接的可靠性和准确性；
主要技术参数
校准精度：±0.5％ 称重范围：1-4000t / h
皮带宽度：300-1400mm 皮带速度：0.5-2m / s
主要部件
称重传感器：1套 速度传感器：1
测量辊（可选）：1或2套 传力杠杆：单杆或双杆
耳轴支点：1或2组
