传感器如何应用于电子皮带秤之上？
发布时间：2019-08-30
电子皮带秤是用于测量和控制皮带输送机的速度和材料流量的实时控制器。电子皮带秤计量的原理是当物料通过皮带秤平台时，称重传感器将重量信号转换成电信号发送到称重显示控制器。称重显示控制器连续检测秤上物料的流量，并将其与仪表中的设定值进行比较，以获得实际流量与设定值之间的偏差。在仪器中的软件进行一系列复杂计算之后，称重显示器控制器将P ID电流信号输出到速度控制装置（例如变频器）。调整皮带或进给装置的速度，改变冲裁或放电的大小使其符合设定值，以达到计量的目的。
传感器如何应用于电子皮带秤？
电子皮带秤测量材料流程的信息传输过程为：皮带上移动物料的重量由称重传感器测量，输出相应的电信号;皮带运行速度由速度传感器测量，输出相应的电信号;称重显示控制收集上述两种信息，并计算并输出相应的电信号。
常用的计算方法是积分法和积累法。所谓的积分方法只是在单位长度P（t）的瞬时测量质量和在时间长度T内测量的带速度值v（t）的积的积分。累积意味着测量材料质量当皮带输送机运行时，每一个固定长度。
根据称重原理，电子皮带秤测量的材料瞬时流量的数据采集主要使用两种传感器：称重传感器和速度测量传感器。称重传感器测量载体上材料的载荷值P（t）/（k g / m），速度传感器测量带速度值v（t）/（m / s）。

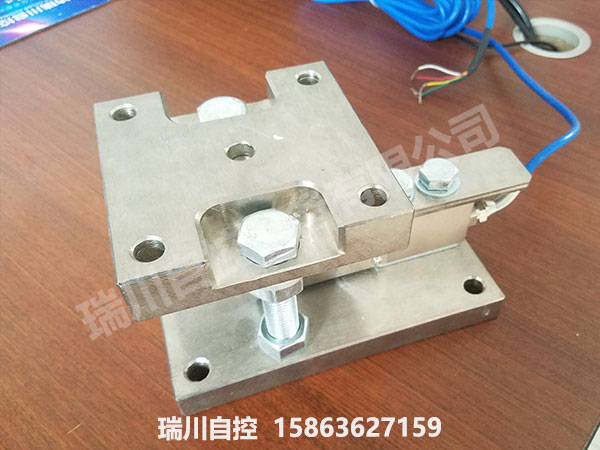

称重传感器
皮带上的材料（包括皮带重量）通过称重辊传递到秤上，力传递给称重传感器。称重传感器的结构是电阻应变型，压力磁型，差动变压器型，电容型，压电型等。电阻应变计称重传感器由于制作简单，工艺成熟，精度高（目前较为高精度可达到非线性，重复性和滞后指数优于0.01％），占据了称重传感器市场的90％以上。分享，国内市场几乎以电阻应变计为主。电阻应变传感器的原理是用应变仪直接测量弹性元件的应变，以实现间接的压力测量。以这种方式，弹性元件极度变形并且可以以高频率测量压力。
应变传感器的应变元件实际上是力测量应变缸，并且测量的压力通过隔膜转换成相应尺寸的力，然后传递到应变仪。应变管被压缩变形，沿轴向安装的应变计的耐压值变小，沿周向安装的应变片的抗拉强度增大，形成应变桥，得到输出电压值，从而测量压力。值的大小。
称重传感器测量原理使用全桥电路，其中输出电压US C = U×ΔR1/ R1。全桥电路中R1，R2，R3和R4的电阻值相等。 ΔR1是测量应变仪时的电阻值。它反映了测量压力与输出电压U s c（比例）之间的关系。在设计中使用全桥电路的目的是当R 1 = R 2 = R 3 = R 4时，桥电压是较为敏感的，消除非线性误差并且还补偿。
速度传感器
电子皮带秤上使用的速度传感器主要有磁阻脉冲型和光电脉冲型两种。不再使用模拟式速度测量型速度测量传感器，更换上述两种用于输出脉冲信号的数字速度测量传感器。
a）磁阻脉冲型速度传感器：在磁阻脉冲型速度传感器中，线圈和磁铁部分都是静止的并连接到待测装置，当旋转部件旋转时，运动部件由导磁材料制成。改变磁路的磁阻，从而改变通过线圈的磁通量，并在线圈中产生感应电位。磁阻脉冲式速度传感器具有两种类型的开路磁路和闭合磁路。在П型永磁体上，两个感应线圈串联连接，滚轮与皮带一起直接旋转以旋转并驱动平分线齿轮旋转。当等分齿轮的凸起部分与磁极相对时，环形磁通量较为大。当对分齿轮的凹入部分与磁极相对时，回路磁通量较为小，并且感应线圈感测随磁通量变化的感应电压。感应电压变化的频率f与带速度v成比例。该速度传感器结构简单但输出信号幅度小。当皮带运转时，滚轮通过摩擦旋转，转子磁杯旋转，转子磁杯和定子磁杯相对安装，多个槽均匀地铣削在圆周端面上。当两个磁性杯的凸齿相对时，磁通量较为大，当两个磁性杯的凸齿和凹齿相对时，磁通量较为小，从而产生随磁性变化的感应电压。线圈中的磁通量。
磁阻式速度传感器的结构比较复杂，但密封性能好，输出信号的幅度大。当磁阻脉冲型速度传感器用于高速测量时，线圈中的感应电压太小而不能由于磁滞而被测量。
b）光电脉冲式速度测量传感器：光电脉冲式速度测量传感器由开盘3，光源5，光敏元件1和安装在输入轴4上的狭缝板2组成，输入轴为与要测量的轴连接。当光盘转到某一位置时，光源发出的光通过开口盘上的孔照射到光敏元件上，使光敏元件敏化，产生电信号。开口板具有一定数量的小孔。当开口板旋转一周时，感光构件的感光次数与盘的打开次数相同，从而产生相应数量的电脉冲信号。根据设备所需的脉冲数，盘中的孔数可以是一个或多个。
