皮带输送线配料系统的应用
发布时间：2019-02-13
配料系统是一种测量装置，用于连续称量工业生产中由带输送的散装固体物料。在当今日益先进的科学技术中，不仅需要精确称量，还需要冶金，煤炭，化工，烟草和水泥等行业。称重过程需要大大提高生产效率。原料在运输过程中动态连续称重，在运输过程中调节和控制流量，以达到准确的比例。
皮带秤配料系统是带式皮带输送机，配有皮带秤称重装置。称重装置完成物料量测量任务，给料器完成物料量的调整任务，进料斗完成物料储存和缓冲任务。配料装置由配料皮带秤，进料器和进料斗形成。配料皮带秤的机械部分由秤架和皮带传动装置组成。标尺框架是皮带秤的承重和重力传动装置。根据外部特征，刻度框架可分为多辊式，单辊式和悬臂式。三种。配料系统的电气部分包括称重传感器，速度测量传感器，称重仪表和调速电机。每个部件的工作状态是：当料仓中的物料通过进料设备进入配料带时，物料在带运行时到达称重点，称重模块A将物料的重量转换为电动信号和速度测量传感器B将皮带的速度值转换成电信号。信号由接线盒D汇总并发送到称重仪器E.仪器然后对收集的信号执行相应的计算和处理，较为后将其转换为瞬时流量和累积流量。同时，称重仪表向调速电机输出标准控制信号，调节进给速度，使物料流量保持稳定，较为终系统比例更准确。
配料系统如何工作
配料系统是配备有皮带秤称重装置的带式输送机，其中进料装置用于调节材料的量。根据送料装置的不同速度控制方式，带式称重配料系统有以下工作方式：拖曳式配料方法，恒速配料方式，双速调节配料方式等，以下主要分析牵引式配料皮带秤详细介绍。
拖料式配料方式

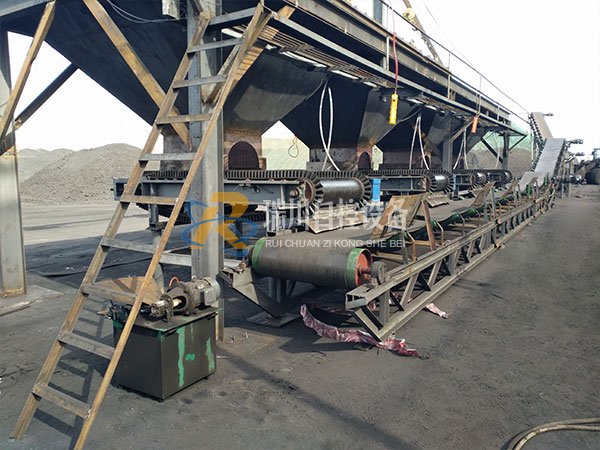

拖式配料系统是指不使用特殊喂料器且仅使用带式输送机速度调节的配料系统。因此，它也被称为速度控制方法。配料系统直接安装在进料斗下方，以拖动方式从进料斗中抽出物料。这种可调速的皮带输送机不仅完成了物料的称重任务，还完成了物料量的调整任务。因此，在拖曳带秤的工作模式中，严格来说，它不能称为无料机，而是仅对于专用供料器，供料器的功能由配料系统的带式输送机完成。在进料斗的总体上，通常在水平方向上安装切割门;可以在进料斗出口处垂直于带表面的方向安装可上下移动的进料闸门。切割门通常用于切断进料斗以完成配料系统的归零，更换皮带等。进料门通常固定在开口处。当流量设定值发生变化时，只有皮带输送机的速度发生变化，皮带上的材料负荷总是稳定的;但是当流量设定值发生很大变化并且超过配料系统的带式输送机电机时在速度调节范围内，手动操作进料门以使配料系统在新带上的材料负载值下工作。
拖料式配料系统的优点有：
（1）由于没有给料机，系统较为简单，设备投资较为经济。例如，进料能力为几百吨的盘式给料机的价格是几十万元，甚至超过一些高性能的配料带。规模的价格。
（2）节省电能消耗。例如，盘式送料器的电动机功率通常为几千瓦至几十千瓦。这部分电能的年运营成本也相当可观。
（3）皮带上的材料负荷不随材料量的变化而变化，有利于提高材料的称重精度和控制精度;没有进料器减少了配料系统中的高度差，可以用于新系统。节省投资，对于旧系统，增加配料带规模的解决方案更容易实施。
（4）系统无滞后，电机转速变化，进给量立即变化，控制精度高。
拖曳配料系统的缺点是：
（1）进料斗直接放置在配料系统的带式输送机上，较大的塔压增加了配料带秤的带张力。
（2）不适用于某些不适合送料机的材料，如干粉材料和干燥材料。
（3）带式输送机与配料系统的进料斗之间没有特殊的进料缓冲器。很难完成皮带秤的零点调整和皮带的更换（手动闸阀安装在进料斗的出口处，更换皮带时，手动闸阀关闭，操作简便去完成）。
拖式配料系统的适用范围为：湿度适中，流动性好的颗粒状物料或流动性差的粉状物料，适用于带式给料机的送料。
