皮带秤的组成与控制原理
发布时间：2018-11-05
一，皮带秤的组成一般由四个部分组成：称重架，称重传感器，速度传感器和显示仪表。
二，皮带秤的控制原理

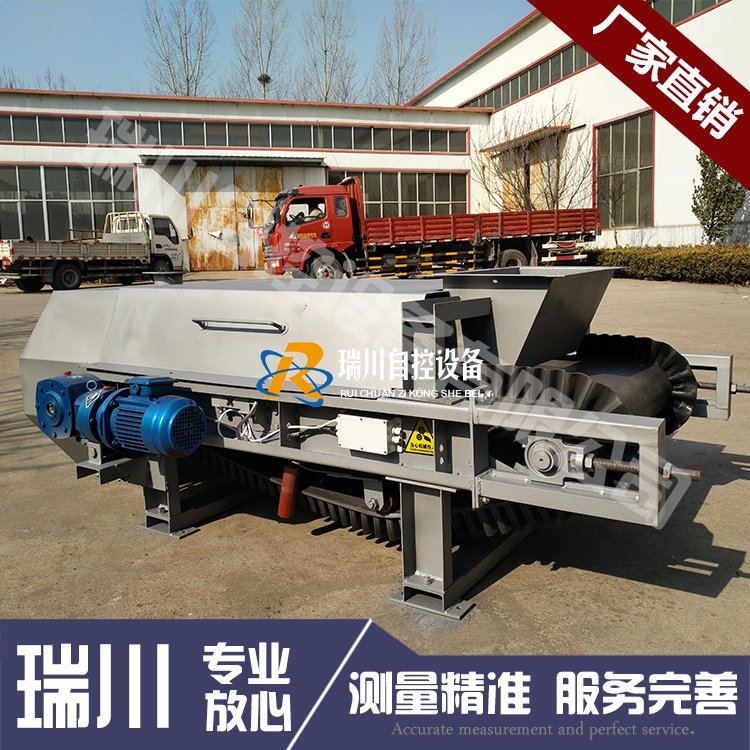

1.该秤用于定量进料散装物料。在进料过程中，皮带连续进料。进料器从用户的进料箱或其他进料设备输送物料，并通过称重桥进行重量检测。安装在尾轮上的速度传感器同时检测皮带的速度。测得的重量信号和速度信号被送到MT3105P累加器进行差分处理，并以吨/小时为单位显示瞬时流量进行比较，并根据输出偏差的相应信号值（PID信号）通过逆变器。改变电机的速度，将进给量改为一定值，从而完成恒定进给流量的控制。根据称重原理，由电子皮带秤测量的材料的瞬时流量取决于两个参数，即，瞬时流量等于由载体测量的载体上的材料载荷值q（kg / m）。称重传感器和皮带由速度传感器测量。速度值v（m / s）乘以两个参数，即：w（t）= qv。速度传感器的测量精度和稳定性与称重传感器的测量精度和稳定性同样重要。目前，称重传感器的精度一般提高到万分之几，而速度传感器的精度大多在千分之几，因此提高速度传感器的精度是提高精度的方法之一。电子皮带秤系统。
2.启动定量给料机：按下现场操作箱中的1SB启动按钮，同时吸入1KA1,1KA3继电器，关闭逆变器启动信号，送料器和电机风扇开始运行，运行指示灯1HL2亮（配料秤）当故障发生时，指示灯闪烁。通过现场速度控制旋钮1RP，逆变器的输出电流改变，并且励磁电动机的速度也改变。在运行过程中，发现应通过按下停止按钮1SB2来停止偏差，以停止皮带调节。在控制中间，开关可以转到中央控制位置。必须打开面板的就绪指示灯，否则无法打开中央控制器或指示灯损坏。
