RC-TZ8803K 称重仪表标秤步骤详解（一）——接线
发布时间：2018-11-01
- 一、接线
将称重传感器与称重仪表X6区域连接。
称重传感器的红线电源正极（E+）接29号Vout+
称重传感器的黑线电源负极（E-）接32号Vout-
称重传感器的绿线信号正（S+）接31号S+
称重传感器的白线信号负（S+）接30号S-
三线速度传感器的连接方式
速度传感器红线接称重仪表27号 12V+
速度传感器黄线接称重仪表28号 12V-
速度传感器绿线接称重仪表26号 S
四线速度传感器的连接方式
速度传感器棕线接称重仪表27号 12V+
速度传感器黑白线接称重仪表28号 12V-
速度传感器蓝线接称重仪表26号 S

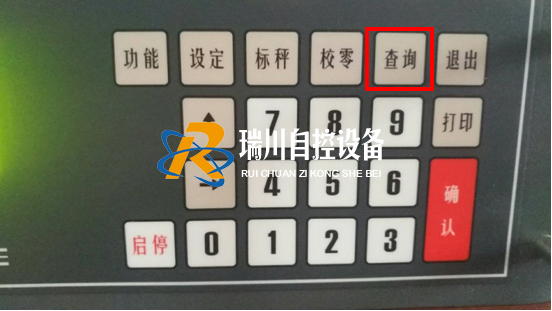

测试传感器是否连接成功

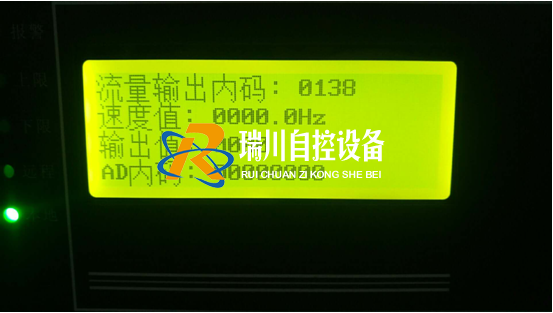

- 若【AD内码】有数据，则按压称重传感器并检查屏幕上【AD内码】时候增加，若增加，则说明称重传感器连接成功。
- 速度传感器对应仪表上的【速度值】，若【速度值】有数据，测试当设备运行后，【速度值】显示是否线性。
当设备运行在25Hz时，【速度值】显示数值大约为0250.0Hz；
若测试无问题，按【退出】键返回主界面，结束测试。
