半封闭定量给料机的机构设计要点
发布时间：2018-07-06
近年来，国内一些定量给料机生产厂家生产了半封闭定量皮带秤，可以像封闭式定量带秤用于流动性好，含水量低的粉状物料。其结构介于开放和封闭的定量皮带秤之间，既不完全打开也不完全关闭。一方面，半封闭结构节省了投资，另一方面，定量皮带秤的操作更直接，并且秤部分的管理和维护更加方便。
半封闭定量皮带秤的结构和设计要点
结构

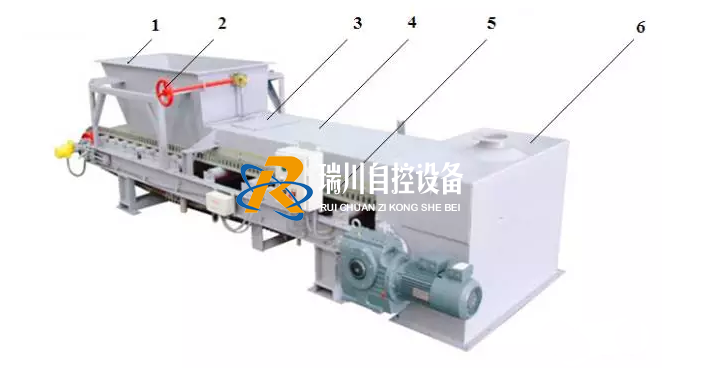

图中是半封闭式定量皮带秤的外观照片，其中可以清楚地看到环形波纹肋带5，所谓的封闭式壳体是环形波纹肋带上的半封闭盖4，宽度约为150~200mm，比环形波纹肋带窄，可打开半封闭盖上的检查观察孔盖3，观察物料流动情况。
1进料斗; 2进料门调节手轮; 3-检查观察孔盖; 4-半封闭盖;
5 环波纹挡边皮带; 6 头部外罩
由于它是半封闭的，因此可以清楚地看到皮带下方的滚轮，刻度框架，称重传感器和尾辊。如果是闭式皮带秤，则这些部件都覆盖在外壳中而不打开外壳。通常什么都看不到，这些组件的工作环境很差。在粉末材料运输过程中产生的灰尘积聚在封闭的盖子内部并且不会扩散，这可能导致滚子或滚子轴承进入灰烬或水垢。架子上有灰尘。
与全封闭型不同，半封闭盖由连续移动的带密封，两者之间可能存在间隙，因此也存在材料泄漏的可能性。如果泄漏很小，则无关紧要。圆形波纹肋带可以承受，但如果有大量泄漏，则会影响皮带秤的正常运行。
