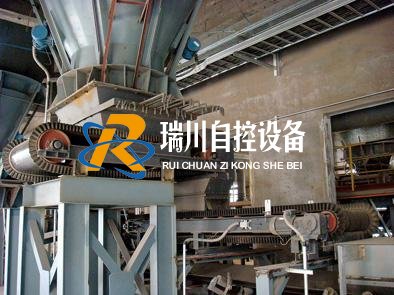

定量给料机，也叫定量皮带秤，是一种皮带输送机，但其长度通常只有2?4m，较为长一般不超过6m，加上它实现了称重功能，所以它的很多部件包括主电机，减速机，滚筒，滚筒，皮带，料仓进料口，剪切闸门，裙边，盖板，皮带张紧器，皮带清扫器，托架，速度传感器等。

1.电机

定量给料机必须满足或超过应用的功率要求。通常需要变频电机来实现定量皮带秤比率或流量变化范围。变频调速电机具有恒定的转矩输出特性。恒定转矩是一个定义负载特性的术语，也就是说，无论驱动器的速度如何，驱动器件所需的转矩都是恒定的。例如，大多数输送机需要恒定的扭矩。

    确定通过较为大流量除以较为小流量确定的量程比。定量皮带秤应用的量程比通常为10：1，设备必须在此范围内提供准确的称量结果。当使用VVVF电机时，可以通过改变皮带速度和进气门打开来达到所需的10：1或更大的调节比。以50Hz运行的电动机通常具有1500r / min的旋转速度和1800r / min的60Hz旋转速度。通过减速机的减速比来计算输出转速非常重要。通常，变频器的较为小输出频率要求为5Hz，变频器的较为大输出频率为50Hz或60Hz，可达到10：1的量程比。

2.减速机

定量给料机电机以1500-1800 r / min的高速运行。齿轮减速器将此转速转换为精确称量并传送合适皮带输送机的速度。齿轮减速机的尺寸取决于许多应用细节，如皮带宽度，材料轮廓，输送机长度，材料的体积密度，电机的进给长度和功率，轴和轴承尺寸以及环境条件。必须满足应用要求的扭矩，并且安全系数必须至少为1.2，以确保发生材料卡塞时齿轮减速器不会损坏。轴安装的直接连接是较为流行的选择，与皮带，联轴器或链轮驱动系统相比，它简化了连接，并且可靠，易于更换和维护。螺旋锥齿轮减速器提供较为佳的扭矩水平，紧凑的安装和多种安装选项。齿轮减速器的输入必须与电机的法兰类型相匹配，并且安装方向会影响使用的油量。

当原定量皮带秤由于量程变化而不能满足使用要求时，更换减速机是较为简单的方法。在满足转矩要求的前提下，可以用相同规格，不同减速比的减速机代替。

3.滚筒

        定量给料机的鼓应在中央升起以强制皮带跟踪。驱动辊应覆盖一层保护层，以确保均匀的速度而不滑动。从动辊不需要保护层，但短传送辊（<2m）也应设有保护层以避免由于同心度导致的皮带张力变化。保护辊用于冲洗应用，通常使用食品级氯丁橡胶，矿物处理和使用带SBR的标准保护层。添加保护层及其厚度可以基于较为终用户的要求，通常较为薄为6mm。滚筒可以焊接到轴上或使用XT轮毂锥体锁定钥匙轴。

当皮带宽度小于1000mm时，建议使用直径Φ190mm的主鼓;当带宽大于1200mm时，建议使用Φ250mm直径的主筒;当皮带宽度超过1800mm时，推荐使用直径为Φ320mm的主鼓。

4.托辊

如果设备使用滚筒支撑皮带，则称量滚筒和称量滚筒前后的滚筒必须是合适的滚筒，以实现良好的称量，并且操作灵活且径向跳动小。滚筒应符合CEMA标准，以确保运输的可靠性，并且对皮带负载的严格审查将决定使用哪种类型的惰轮。轴承的润滑和密封有助于减少定量皮带秤的维护时间，并且还提供了良好的防止污染和润滑剂损失的保护。绝大多数定量皮带秤使用平面滚筒，皮带张力小，滚筒对齐简单。在某些应用中，进料斗下方的惰轮应使用密集安装的缓冲辊来承受较高的柱压和材料破损影响。

5.皮带

       一般来说，定量给料机的皮带应该是一条环形皮带，以获得较为佳称量精度。环形皮带没有接头，尺寸精确，单位长度重量恒定，皮带的边长相等。普通皮带有胶接接头，接头明显偏向，影响精度。无端皮带需要带有可拆卸支架的定量皮带秤框架以方便皮带更换，这使得皮带的更换速度比皮带原位硫化或机械接头更快。

运输矿物或聚集体的应用适用于使用苯乙烯 - 丁二烯（SBR）带，而温度较高的应用可使用丁基（IIR）带。对于食品和化学工业中的应用，通常使用聚氨酯类型的带，并且对于高温应用，可以使用丁腈橡胶或硅酮带。锋利或磨损的材料需要食品或化学级皮带，应使用较厚的丁腈皮带。更薄的聚氨酯或硅橡胶带比厚橡胶带更容易撕裂。

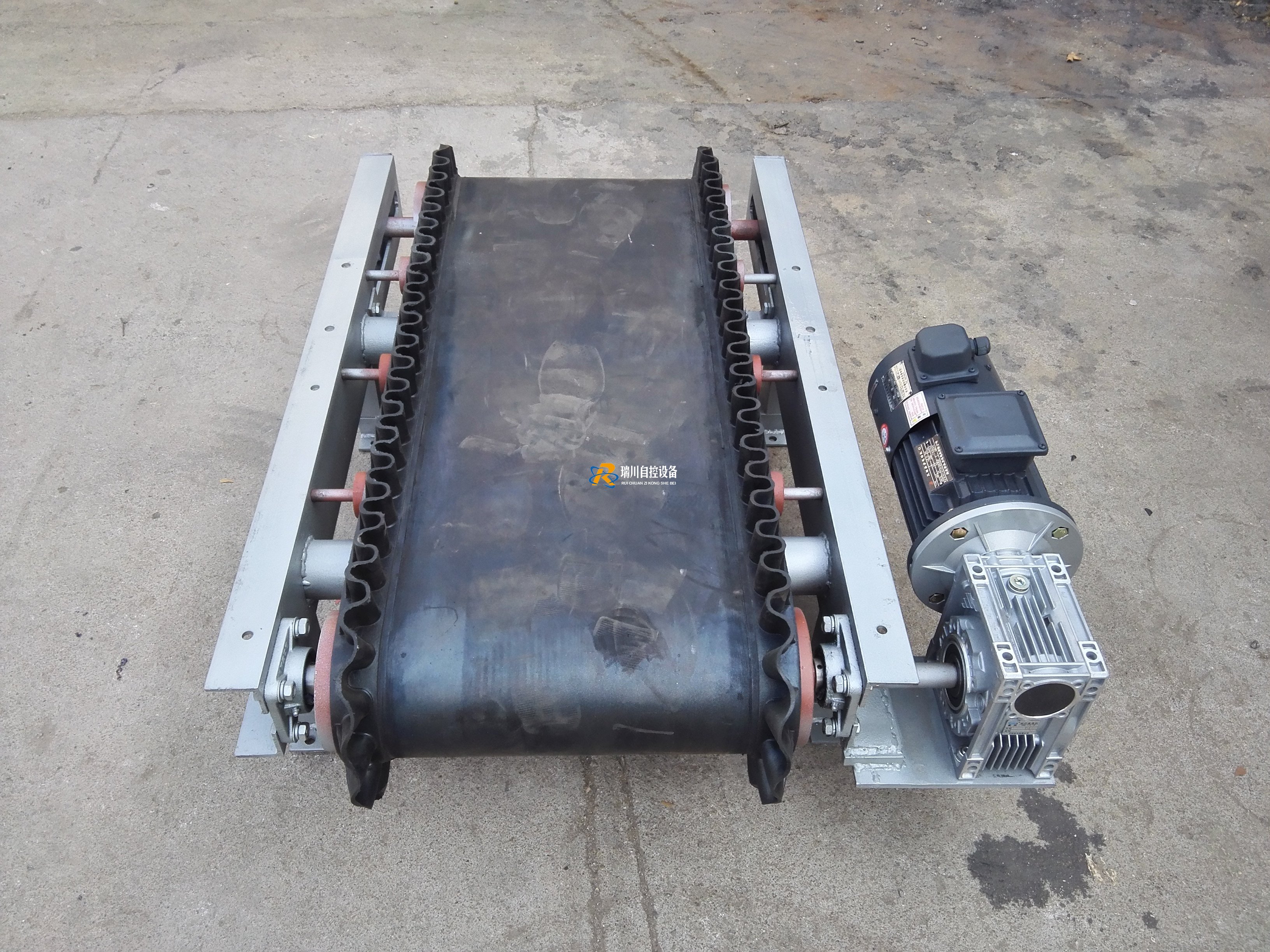

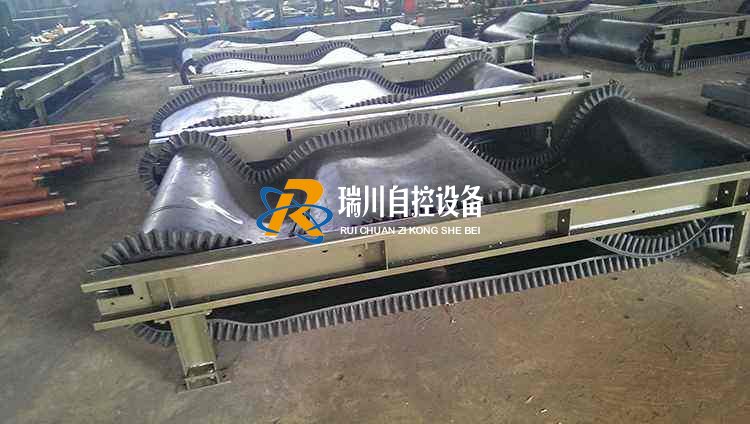

皮带如踢脚板允许皮带容纳更多材料，特别是低堆叠角度的材料，但对于裙部来说，使用平带是对大颗粒尺寸（例如10 mm）材料的理想选择。具有较小颗粒尺寸和小静止角度的材料应该使用带肋带以防止小材料泄漏，并且通过高磨损材料来防止围裙严重磨损。低肋是高度为12mm的梯形肋。肋条高于皮带的每一侧，因此肋条处的材料高度低于肋条的高度，以确保材料不会从皮带侧面滚出。还可以提供25毫米高的肋条，其提供更大的材料容纳部分，但鼓的直径必须至少为200毫米，以确保鼓上的肋的变形不太大。当波纹肋旋转到滚筒附近时，波纹和褶皱打开，并且肋处的带损伤很小。波纹肋的高度一般为80mm，薄层材料波纹肋的高度可以为60mm。 -1）。波纹肋高度的增加会显着增加皮带的刚度，增加皮带的运行阻力，不利于称重。波纹罗纹带价格昂贵，只能在必要时使用。在许多应用中，使用具有增加的较低密封性能的裙部可以代替波纹肋。
