1、结构

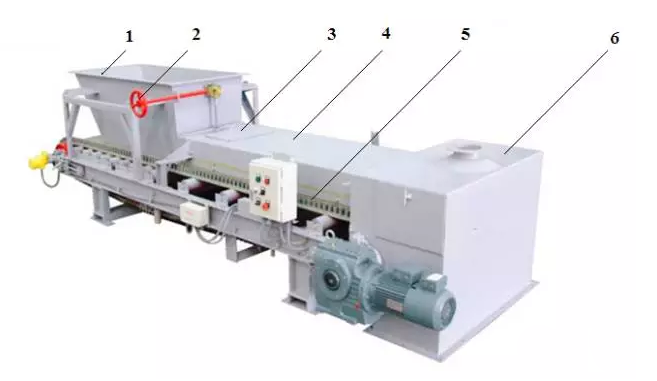

下图是半封闭式定量皮带秤的外观照片，图中可以清晰地看到环形波纹挡边皮带5，所谓封闭式外壳是罩在环形波纹挡边皮带的上方的半封闭罩4，其宽度约比环形波纹挡边皮带窄150~200mm，半封闭罩上的检修观察孔盖板3可以打开，以观察物料流动情况。

   半封闭式定量皮带秤的结构

1-进料斗；2-给料闸板调节手轮；3-检修观察孔盖板；4-半封闭罩；

5-环形波纹挡边皮带；6-头部外罩

由于是半封闭式，皮带下方的托辊、秤架及称重传感器、尾部滚筒都可以看得清清楚楚，而如果是封闭式定量皮带秤，这些部位全部罩在外壳之内，不打开外壳，平时什么也看不到，而且这些部件的工作环境较差，粉状物料输送过程中产生的粉尘都积聚在封闭盖板的内部无法扩散，有可能造成托辊或滚筒的轴承进灰或秤架积尘。

与全封闭式不同的是，半封闭罩是通过不断运动的皮带实现密封的，而这两者之间有可能存在缝隙，因而也存在物料泄漏的可能性，如果泄漏量少还没有关系，还有环形波纹挡边皮带可以抵挡，但如果大量泄漏，就会影响定量皮带秤的正常运行。

2 、设计要点

2.1 半封闭罩的固定

半封闭罩的尾部可以与进料斗连成一体，头部可以与头部外罩连成一体，但中间部位仍需要支撑，因此可通过“Г”形立柱固定在整机的纵梁上。

2.2 半封闭罩与皮带之间的密封

半封闭罩是由刚性构件组成，其两侧竖直面的下端不应该直接与皮带接触，这就像敞开式结构的挡料裙板一样，它也需要靠固定在半封闭罩两侧竖直钢板面下端的柔性橡胶带密封。

2.3 托辊间距

当皮带上的负荷较重时，如果托辊间距较大，则两组托辊的中部皮带的下垂量较大，有可能使皮带与半封闭罩下端的柔性橡胶带存在大的间隙，粉状物料就有可能从缝隙中泄漏。所以对流动性特别好容易产生喷涌的物料，托辊间距应适当缩小。

2.4 环形波纹挡边皮带

通常半封闭式定量皮带秤应配环形波纹挡边皮带，但当半封闭罩与皮带之间的密封做得比较好时，也可采用普通环行皮带。因为密封较好，物料不会从密封处漏出，即使有少量泄漏，也会随皮带运行到下料口卸料，而不会从皮带侧边流淌出去。

2.5 辅助设施

根据现场操作条件的差异，可以选择一些辅助设施，如插棒阀、挡料链条、缓冲板、沉降室、排气管道等等，以保证定量皮带秤正常稳定运行。
