电子皮带秤是在皮带输送机的合适位置上安装一个秤架，实现物料通过皮带输送机时重力对秤架的作用力的测量和皮带速度的测量，然后在二次仪表里得到物料的瞬时流量和累积流量。

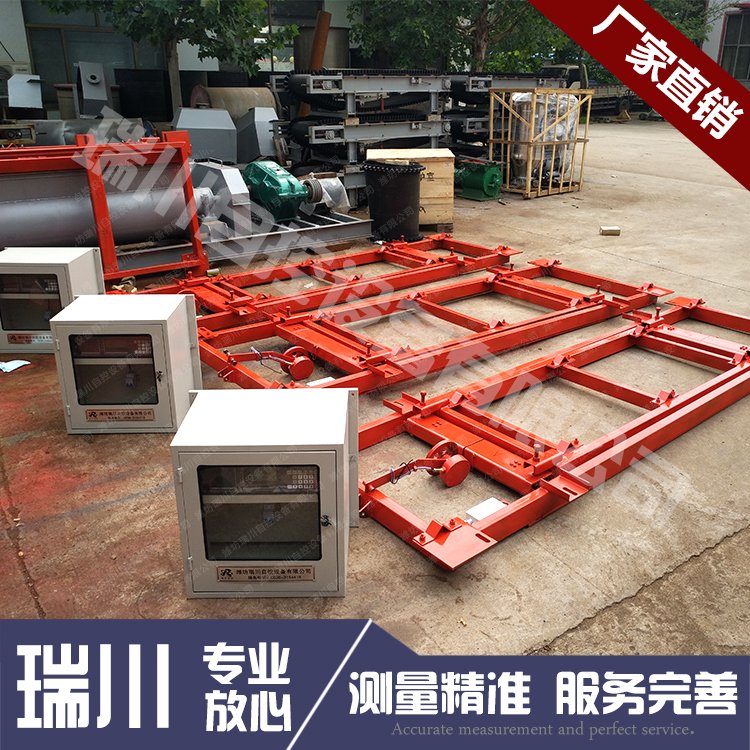

 电子皮带秤的秤架

1 基础数据

设计选用电子皮带秤时至少要准备好以下基础数据：

称量物料种类；

较为大称量流量（t/h、kg/h）；

皮带秤预定的用途；

皮带秤要求的准确度；

皮带输送机的状况；

皮带秤的检定和试验条件。

2 设计选型要点

电子皮带秤的选型较为复杂，当选型有疏漏时，往往会造成电子皮带秤的使用达不到设计要求甚至根本不能使用。

皮带秤预定的用途大体可分为过程监控秤、计量秤和贸易结算秤。过程监控秤主要用于工艺过程参数的监视；计量秤用于企业重要原材料计量或企业内部的经济核算；贸易结算秤用于企业之间往来物料的计量。皮带秤预定的用途不同，从设计选型方面来说存在较大差别，以对承载器的结构为例，过程监控秤结构简单、称量托辊组数少，而计量秤和贸易结算秤结构较为复杂、称量托辊组数多。

电子皮带秤的用途大体上决定了要求的准确度，过程监控秤对计量准确度要求不高，通常为1%～3%；计量秤用于企业重要原材料计量或企业内部的经济核算，对计量准确度要求较高，大体为0.5%～1%；贸易结算秤用于企业之间往来物料的计量，对计量准确度要求较为高，应达到0.25%～0.5%。由此可见，皮带秤预定的用途大体也确定了其要求的准确度，但在选型之前，仍需提出确切的准确度要求。

电子皮带秤的称量过程是间接通过皮带的传输实现的，皮带输送机的状况不好，精确的计量就根本谈不上，所以设计前要充分了解皮带输送机的状况。对皮带输送机的状况主要了解以下内容：

皮带输送机的断面形状（水平、倾斜、带凸弧段、带凹弧段、带凸凹弧段等）。

皮带输送机的长度（以前后滚筒的中心距或皮带全长表示，m）。

皮带输送机的倾角（ 包括可变的较为大、较为小倾角）。

皮带输送机的张力调节装置形式（安装在尾部滚筒的螺旋式、车式及安装在头部滚筒的垂直式）。

皮带输送机的受料点的个数及变化情况（如有3个受料点，正常工作时1点或2点受料）。

皮带输送机的宽度（mm）。

皮带输送机物料流量变化情况（大、小、基本稳定）。

皮带输送机的托辊类型（如单节平托辊、三节槽形托辊，包括槽形托辊的槽形角度数）。

皮带输送机上是否装有卸料小车、卸料犁。

皮带输送机的皮带状况（新、旧、破损严重、皮带拼接段数多少、皮带接头是机械卡子还是均匀胶结）。

皮带输送机的基础状况（有震动、摇晃或牢固）。

以下皮带输送机的状况是有利于达到较高称量准确度：皮带输送机的断面形状为水平或固定倾角、皮带输送机的长度适中、皮带输送机无倾角或倾角较小、皮带输送机在头部滚筒安装了垂直式张力调节装置、皮带输送机一点受料、皮带输送机物料流量基本稳定、皮带输送机的托辊类型为单节平托辊或35°以下3节槽形托辊、皮带输送机上没有安装卸料小车或卸料犁、皮带输送机的皮带状况较好且皮带接头是均匀胶结、皮带输送机的基础牢固。

皮带秤的检定和试验条件是保证电子皮带秤正常使用的关键，检定和试验内容应事先确定，以便为检定和试验工作的开展配备必要的设施。常用的检定和试验方式有挂码试验、滚链试验、循环链码试验、物料试验。

可根据电子皮带秤对准确度的要求及现场条件。

但不论是挂码试验、滚链试验还是循环链码试验，目前都还需要物料试验配合，所以设计时需要对物料试验的一些设施，如检定门、集料管、试验料斗、试验料斗秤进行设计。设计时应考虑物料是在进电子皮带秤以前称重（即事前秤重），还是在出电子皮带秤以后称重（即事后称重）。事前称重时，要考虑称过的物料怎样加到皮带上；事后称重时，要考虑物料如何收集，称过的物料又返回到什么地方。这些问题在设计时应确定下来，并配备相应的设施，否则会给物料试验带来很大的困难。
