电子皮带秤
　

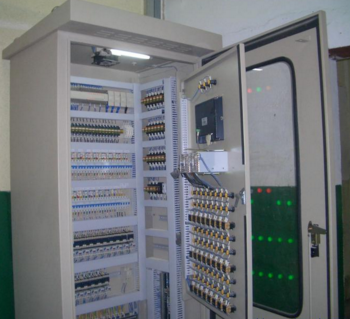

PLC控制系统

根据客户不同的需求，电子皮带秤生产厂家选择不同的电子皮带秤控制系统，可以选用1000控制系统，也可以选用PLC控制系统进行控制；那么当电子皮带秤采用PLC控制系统的时，电子皮带秤PLC控制系统为什么要接地呢？

　　1．接地的意义：

　　（1）电子皮带秤的PLC控制系统、控制盘、柜与大地之间存在着电位差，良好的接地可以减少由电位差引起的干扰电流；

　　（2）混入电源和输入/输出信号的干扰，可以通过良好的接地引入大地，从而减少干扰的影响；

　　（3）良好的接地可以防止由漏电流产生的感应电压；

　　2．接地的方法：

　　为了抑制干扰，PLC应设有独立的、良好的接地装置，如图(a)所示。接地电阻要小于 100Ω，接地线的截面积应大于2mm2。PLC应尽量靠近接地点，其接地线不能超过20m。PLC不要与其他设备共用一个接地体，像图(b)那样PLC 与别的设备共用接地体的接法是不允许的。接地线应尽量避开强电回路和主回路的电线，不能避开时，应垂直相交；应尽量缩短平行走线长度。



　　上图告诉大家，电子皮带秤PLC控制系统接地的方法哪个是正确的，哪个是不正确的；因此我们在使用过程中要特别注意，那么以上两图，哪个才是正确的接地方式呢？哈哈，答案就是：(a) 正确的接地方式； (b) 错误的接地方式 ；不知道大家有没有说对呢？
