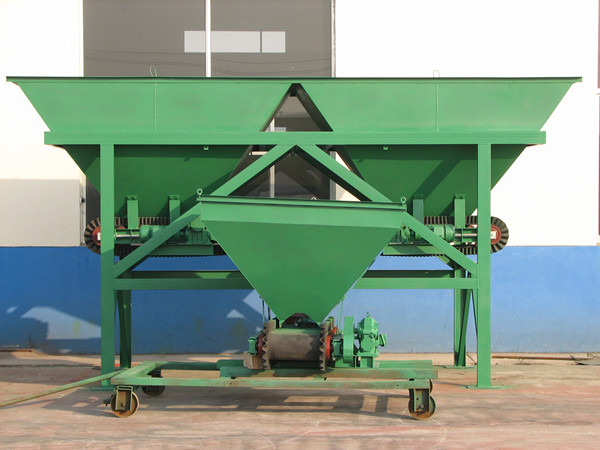

料斗秤

    基本设计方案：根据叠加比对式测力机的原理，将千斤顶产生的力值通过机械框架同时传递给事先标定好的标准传感器和现场被校准料斗秤的传感器。标准传感器的配套称重仪表上显示的重量就是被校准料斗秤的传感器所加载的重量。以此来现场校准料斗秤。调节千斤顶的输出，相当于改变加载量的大小。

　　校准装置的组成：框架、千斤顶、标准传感器及配套称重仪表和附件。

　　1、框架：具有足够的刚性，当千斤顶加载时，框架不能产生明显的变化，变形要求小于0.1。一般采用槽型或盒型结构。框架的刚性是保证标准传感器与被校准传感器得到相同力的关键。框架的高度要依标准传感器和千斤项的高度确定。

　　2、千斤顶：同时输出力值稳定性要保证，稳定时间大于15秒。选用螺旋式千斤顶（机械式千斤顶）。几个千斤顶同时工作时，需同时均匀加力。

　　3、标准传感器：几个标准传感器的输出灵敏度需一致，且采用综合误差小（0.02%FS）的电阻应变式传感器。

　　4、配套料斗秤控制器：a）配套称重仪表至少有三路传感器信号输入通道，且有对应的称重显示窗口，可以同时监控不同的传感器的输出重量。如XK3115称重显示器。b）普通称重仪表，需带一个接线盒。

　　5、附件及其它：在千斤顶和标准传感器之间增加一个加载附件。加载附件要有足够的钢性。附件上有上下两个面，下一个面是与标准传感器加载压头相配；上一个面是和千斤顶底部外径相同。这样既可使标准传感器获得可靠的加载性能，又能方便标准传感和千斤顶的正确对位。

　　一般料斗秤都采用三个传感器。校准同样需要三个标准传感器，三个千斤顶，三个附件及一台配料称重仪表（无三路以上输入通道的仪表需配一个接线盒）。现场料斗秤传感器加载板在设计加工时，需适当加大尺寸、厚度，并在两侧加焊三角筋板，加大强度。同时还应考虑标准传感器和料斗秤传感器的定位装置。框架、千斤顶、标准传感器应根据现场料斗秤的量程统一设计、加工。改造时要考虑周全，保证安全。
