配料皮带秤的组成及特性
发布时间：2017-06-05

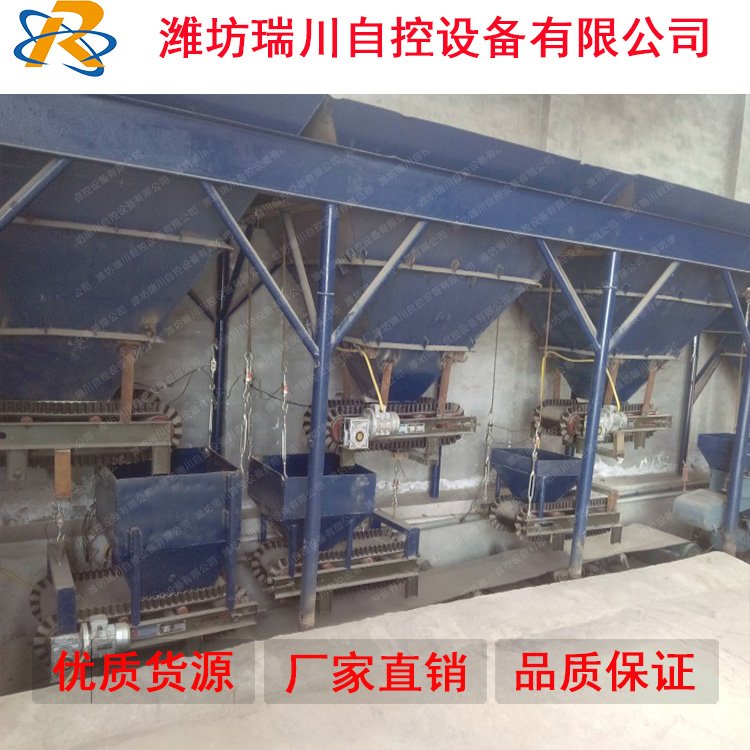

配料皮带秤的组成主要分为两大局部：一是机械秤体局部，二是电气控制系统局部；机械秤体主要包括：机架、料斗（或预给料机）、标定安装(可选)、传动安装、称重传感器、卸料罩、挡料板、自动张紧器、纠偏安装等；
■ 秤体机架是配料秤的根底部件，它采用折弯成型的箱型构造，刚度高，稳定性好。
■ 传动安装包括交流电机和减速机，减速机采用蜗杆蜗轮减速机，体积小，速比大，经过空心轴与主动滚筒直接联接。专用变频电机采用交流变频调速控制，控制稳定牢靠，延长了系统的运用寿命，进步了稳定性。
■ 称量安装由称量框架与称量托辊组成，称量框架由两组十字簧片支撑，皮带上的物料重量经过称量托辊作用到称重传感器上，框架上还设置有标定棒支架，整个安装已均衡好，无程度和侧向位移，无磨擦影响，不需维修。
■ 称重传感器采用双连孔型金属波纹管密封传感器，物料重量经过钢珠作用在传感器受力柱上，该机构具有抗侧向力，抗冲击，精度高，变形小等优点，有利于精确计量。
■ 三托辊构造的皮带自动张紧和防跑偏安装能坚持皮带张力恒定，牢靠稳定运转。为系统的计量提供了有力的保证。
■ 皮带内外打扫安装和挡料板可避免皮带沾料，避免物料颗粒落入皮带里层，惹起计量的误差。
■ 挡料板有效的阻止了物料向皮带两边的散溢，维护皮带，同时为物料成为规则的外形提供了条件，有利于系统的计量。
■ 装有皮带跑偏限位开关，当皮带运转跑偏超越允许值时，能自动报警或停机，避免消费和设备事故发作，同时也起到纠偏的作用，阻止皮带向另外一边倾斜。
■ 料斗有多种构造，可依据物料外形的不同特性，选配普通T型料斗；或用于物料活动不顺畅，带有振动器的V型振动料斗；或用于倾注性物料的S型料斗。
