波状挡边

带式输送机

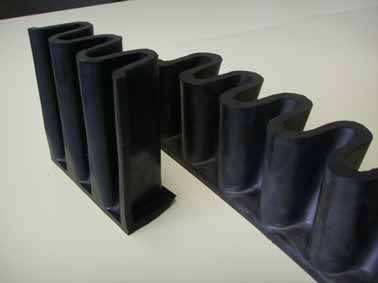

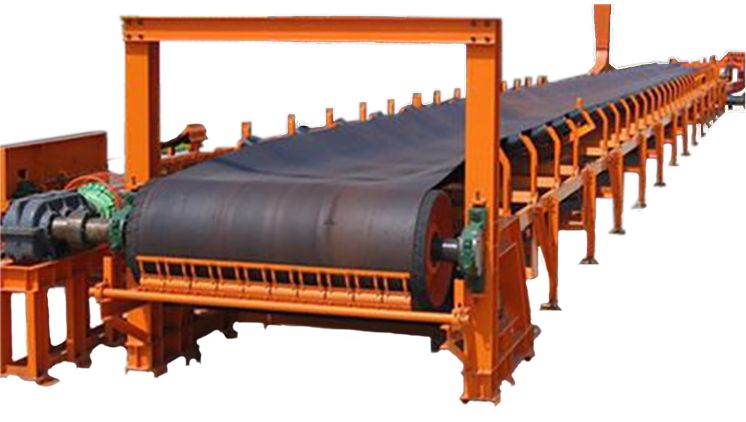

    波状挡边带式带式输送机一般用于散装物料连续输送设备，因为采用波状挡边和横隔板的胶带，所以特别适合大倾角输送。

托带装置的改进

　　原波状挡边大倾角输送机的回程段采用的是普通固定带式输送机的平行下托辊托载胶带。使用中托辊容易与胶带的裙边产生镶嵌，镶嵌严重时还会损坏横隔板。往往输送机在使用一年左右，胶带的损坏已相当严重，必须更换，这给用户在经济上带来很大损失。

　　针对上述情况，我们对回程段托辊进行了改进，以新设计的托带装置替代平行托辊。新型的托带装置由2个小托辊、尼龙弹性环形带和支架组成。托带装置的底架起固定2个小托辊的作用，环形尼龙带套在2个小托辊上，支架上设有张紧装置，由此组成托带装置。该装置分别安装在挡边胶带的2条裙边下起托撑回程段胶带的作用。由于裙边不直接接触小托辊，而是与尼龙带接触，接触面积大，克服了裙边镶嵌进托辊的现象。

　　该托带装置是无动力装置，其尼龙带运行是被动的，靠摩擦力作用，随波状挡边带的运动而运行，且能始终保持与裙边接触。我厂还开发了与托带装置配合使用的复式托带轮。复式托带轮的结构如图3所示，由大导轮、小导轮、固定轴及轴承座组成。其中大导轮、小导轮可以分别单独绕轴旋转，能克服由于机尾左、右2边张紧力不均匀造成的胶带2边伸展不同，引起的裙边滑动现象。复式托带轮固定轴两端由轴承座固定。在胶带运行时，托带轮随着转动，减小胶带因摩擦损坏，提高裙边的使用寿命，同时也就延长了整条波状挡边带的使用寿命。
