皮带秤

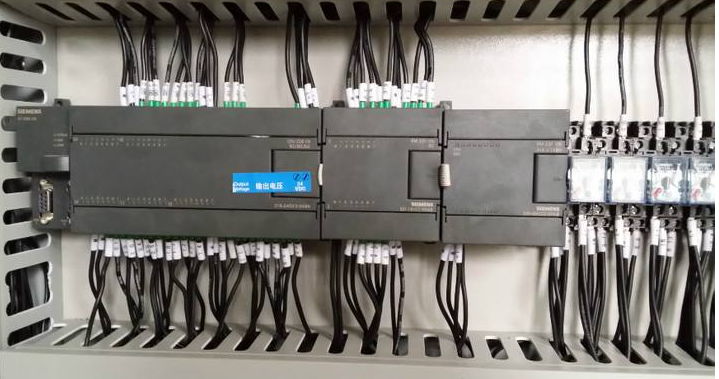

电气配线

    称重传感器、位移传感器的信号线应采用1.0m㎡以上的屏蔽导线，电子皮带秤电气接线绝对不能使用普通铜线，屏蔽导线尽量采用单位穿金属保护管或者金属桥架敷设，称重传感器、位移传感器的信号屏蔽导线的屏蔽层应单端接地，如接仪表机壳或接传感器电源地，如果多块仪表一起安装，可将相同电压等级、相同类别的配线合在一起布线。

    不同电压等级的信号线与电源线、开关量输入输出线应分开敷设，尽量远离。

    如果仪表和变频器等电器设备安装在同一个控制柜，建议仪表电源前加一级滤波器，滤波器距离仪表越近越好。多块仪表安装在一起时，可以将仪表电源并联在一起然后接滤波器的输出。变频器前后加一级高频滤波器可减少对其他设备的影响，滤波器可以用大磁环自制，4根电源线在磁环上同向扰3-5圈即可，另外变频器输入输出电源线要绞在一起布线并使用4线制接线，绝对不能将变频器3根输出电源线通过不同途径连接到接线端子上。
