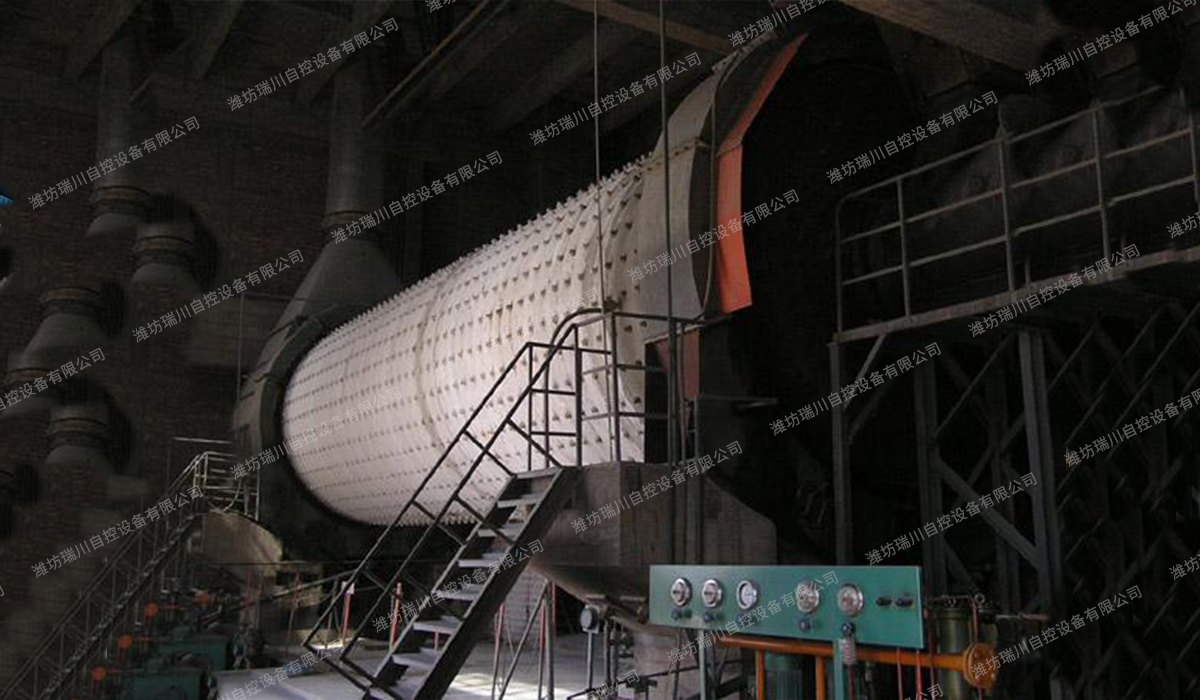

水泥磨是物料被破碎之后，再进行粉碎的关键设备。球磨机广泛应用于水泥，硅酸盐制品，新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业，对各种矿石和其它可磨性物料进行干式或湿式粉磨。水泥磨具有对物料适应性强、能连续生产、破碎比大、易于调速粉磨产品的细度等特点。水泥磨既能干法生产也可以湿法生产。也可以粉磨与烘干同时进行作业。

构成

（1）筒体

本机为卧式筒形旋转装置，主要由筒体、磨门、衬板螺栓组成，其中最主要的故障就是筒体螺栓漏灰、磨门漏灰、筒体弯曲等，鉴于水泥磨温度不高，很少发生筒体弯曲现象，但是由于水泥粉磨比较细，筒体螺栓和磨门漏灰现象，经常出现。为此，就要求我们在磨机停机时，随时安排人员进行，筒体和磨门的紧固工作。

（2）衬板

衬板用来保护筒体，避免长期冲击和摩擦损坏筒体，也可以调节磨内物料的运动状态。检查时主要检查衬板磨损状况、衬板螺栓是否松动掉落，避免衬板磨损过大，造成物料运动状态变化降低台时产量，降低筒体寿命。

（3）隔仓板

隔仓板主要是分割粉磨介质，阻止介质的轴向移动，阻止过大颗粒进入下一仓，使物料得到合理的粉磨，还可以控制物料的填充程度、物料流速、物料在磨内的粉磨速度。

隔仓板主要中心圆、导料锥、篦板、扬料板、衬板、隔仓板支架、盲板等组成。检查时主要检查，隔仓板各螺栓是否松动、掉落，各篦板是否完好、篦缝是否堵塞，各篦板和盲板是否磨损过大，隔仓板支架是否有裂纹、是否影响篦板，是否有串球现象。

（4）主轴承

承受磨机回转部分的质量和粉磨介质的冲击，磨机通过空心轴支撑在主轴承上，轴承座上有轴承盖、有观察孔（观察供油及中控轴、轴瓦的运转情况）、测温的温度计。轴承润滑采用动压润滑和静压润滑两种，动压用低油泵供油，由于磨机转速低，动压形成的油膜薄，达不到液体摩擦润滑，为此采用静压润滑，有专设的高压油泵往油囊供高压油，靠油的压力形成较厚的油膜。正常运行时，静压润滑工作，动压润滑静止，当静压出现问题时，动压自动工作。一般轴承衬温度允许温度不超过70℃，否则就会发生烧瓦现象，因此必须采取降温方法。主要检查部位各大瓦油泵有无振动和异音，油箱油位及油质是否正常，有无漏油现象，磨机主轴承，低压泵压力应在0.1MPa以上，流量达到35l/min以上，观察大瓦油膜是否完好。

（5）进料和卸料装置

进料装置是将物料顺利的送入磨内。一般有溜管进料装置、螺旋进料装置和勺轮进料装置。溜管进料装置要求溜管的倾角必须大于物料的休止角，保证物料的畅通为了保证空心轴不被物料冲刷。在锥形套筒与空心轴之间填混凝土。螺旋进料装置强制性喂料，喂料量较大，但是容易磨损，适合长磨机。勺轮进料喂料量大。卸料装置由卸料篦板、导料锥、扬料板、出料套筒、传动接管、圆筒筛、卸料罩、粗渣管等组成。

（6）传动装置

由快转电机、慢转电机、慢转减速机、快转减速机组成。主要检查内容：主减速机油泵有无过热、异音，各压力表及温度指示是否正常，管路有无漏油；油箱的油位及油的颜色，根据季节调节油冷却器的流量；检查主电机油泵有无异音、过热及振动，压力指示是否正常，油箱油位及颜色是否正常，主电机冷却风机，有无过热、振动、异音，吸风口过滤网是否通风良好；主减速机瓦温是否正常，各联轴器有无异音，螺栓有无松动。
